※引っ掛けシーリング交換は電気工事士の資格が必要です。

電気工事士が教えるポイント　部屋の電気の引っ掛けシーリングの交換方法

自分で照明器具などを変える際に問題の起きやすい引掛けシーリング
そう、あの部屋の電気の根本についている部品です。
引っ掛けシーリングは普段見たりする事も無い為、構造や交換方法など分からない場合が多いと思います。
そんな場合の理解として読んで頂ければ幸いです。
実績と経験から掲載する内容となっています。

古い角型シーリングキャップ型は新しいタイプの直付け照明のアダプター、カートリッジは取り付けできません
無理に照明カートリッジを付けると破損や火事の原因になります。

・交換までの流れ

①　状態確認
②　必要部品と道具の準備
③　安全対策と交換作業
④　点検

・「壊れた引っ掛けシーリング」を１例として進めていきます

①　状態確認
このタイプの引掛けシーリング（シーリングキャップ型）は古いタイプのペンダント型に多いです。
※注意したいのは、このタイプに最近の照明器具のカートリッジタイプを取り付ける事はできません。
強引に取り付けると破損したり配線がショートして燃えてしまいます。

壊れた引っ掛けシーリング　１例

状態確認で分かった事

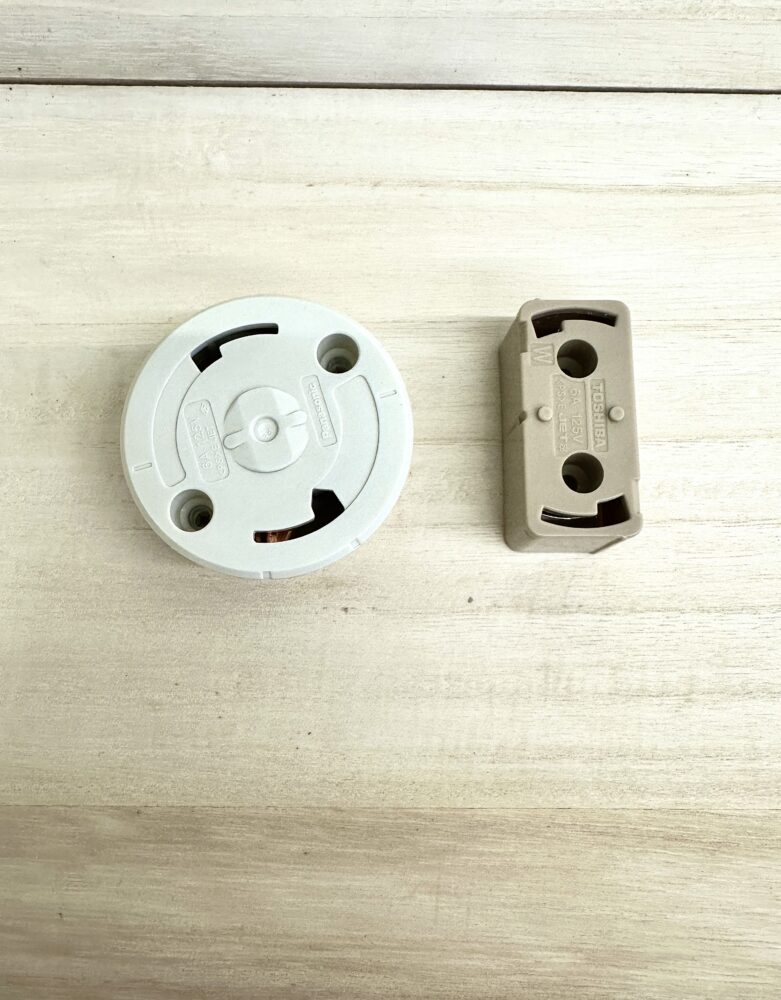

・壊れた引っ掛けシーリングは角型引っ掛けシーリングでシーリングキャップ型
（昔の和風の照明器具やペンダント型照明器具などに多いタイプ）

・ネジで天井に直に打ち込まれている

・丸形引っ掛けシーリングに交換したい為、交換するには「丸形引っ掛けシーリング」「プラスドライバー」「電線ストリッパー」「ペンチ」が必要なようです。

②　必要な部品と道具

「部品と道具」

・状態確認で分かった「部品」と「道具」を用意します
今回使うのは丸形引っ掛けシーリングと、交換に必要な道具はプラスドライバーと電線ストリッパーとペンチにビニールテープです。
　▷ホーザン　ワイヤーストリッパー　

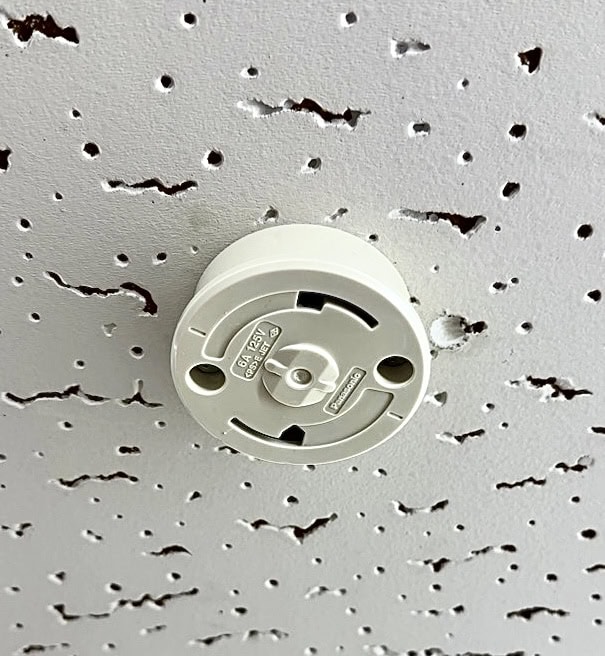

丸形引っ掛けシーリングは、「パナソニック　WG５０１５WP」を使います。
　▷パナソニック　シーリング・ローゼット　

・最終の点検にテスターを使います。

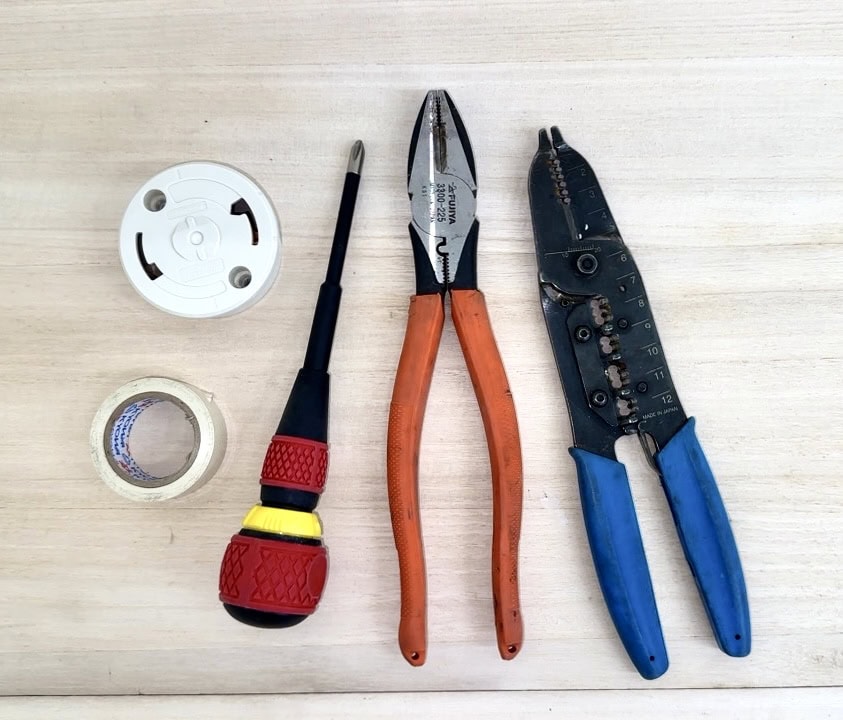

丸形引っ掛けシーリング、ビニールテープ、＋ドライバー、ペンチ、電線ストリッパー

最後の点検で使うテスター

③　安全対策と交換作業

〇ブレーカーの遮断
交換する電気回路のブレーカーをを落としましょう。
分からない場合はメインブレーカーを落としましょう。

引っ掛けシーリング交換工事にはブレーカーを落とす — 電気工事の交換作業にはブレーカーを落としましょう

・交換作業　引っ掛けシーリングの取り外し

○　古い引掛けシーリングを外す

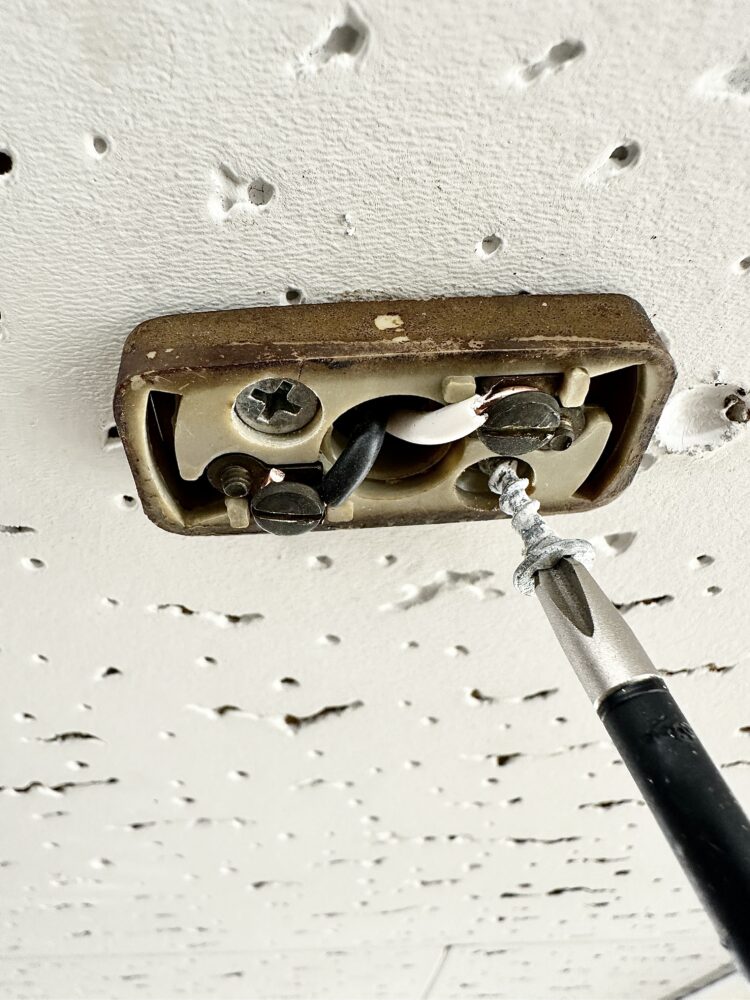

まずは古い引掛けシーリングを天井からプラスドライバーで外します。

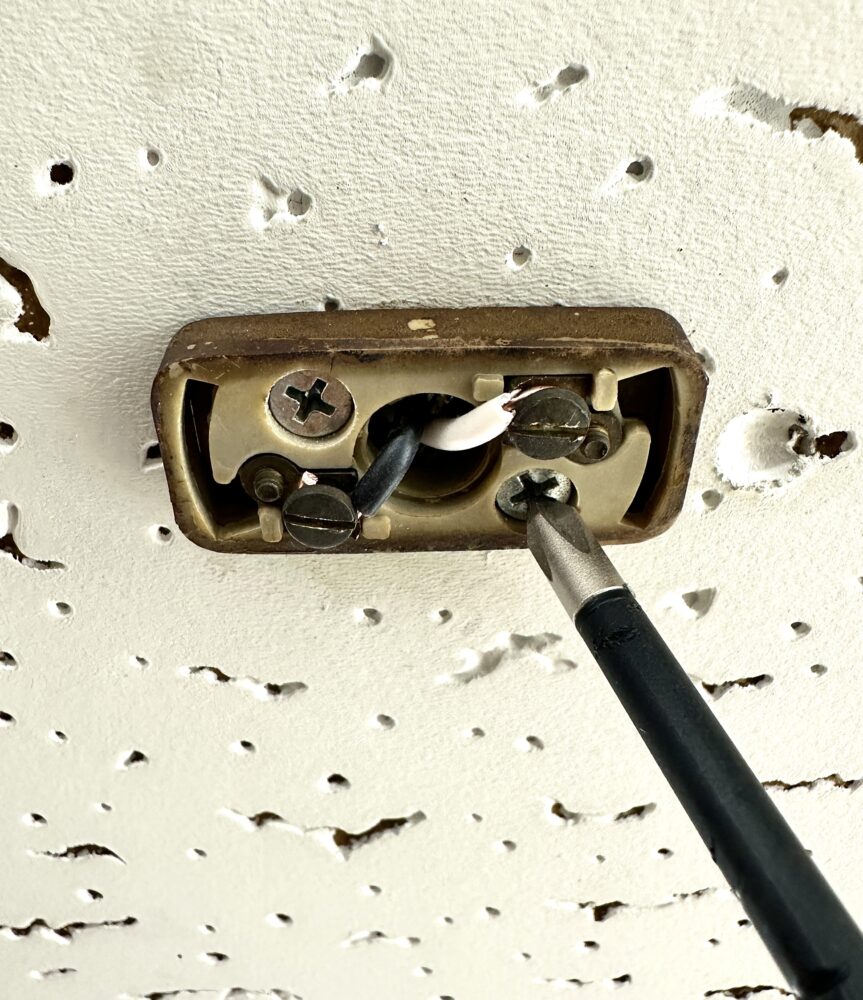

天井から引掛シーリングを取り外す

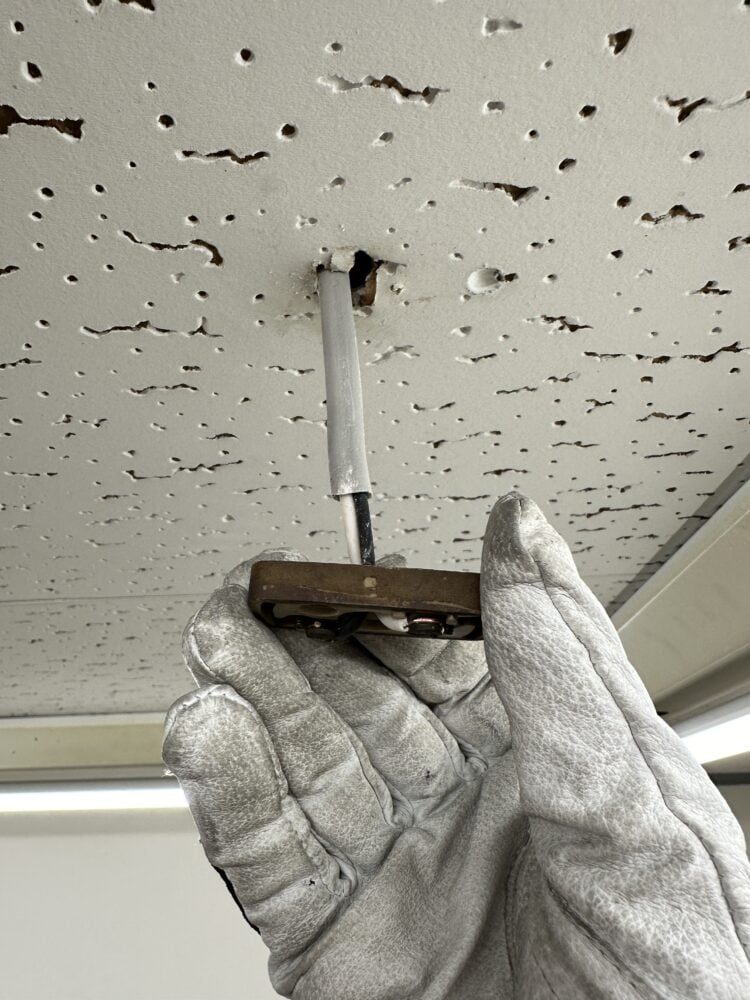

○　天井から引掛シーリングをネジを外したら電線を引っ張り出す

電線ごと引っ張り出す

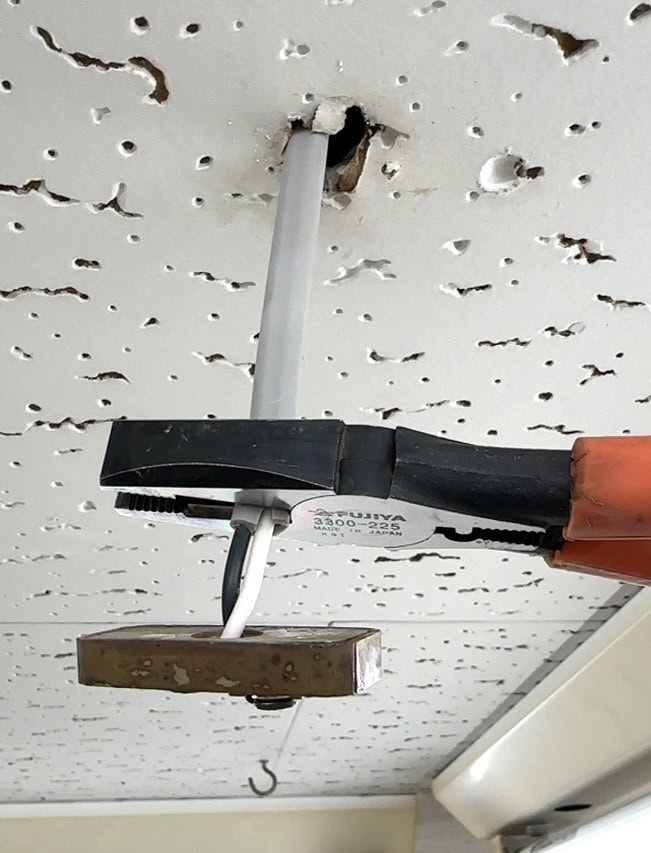

○　電線をペンチで切断する

○　切断した電線をストリッパーで剥く
丸形引っ掛けシーリングの場合は被覆を2.5cm程度剥くのがオススメです。

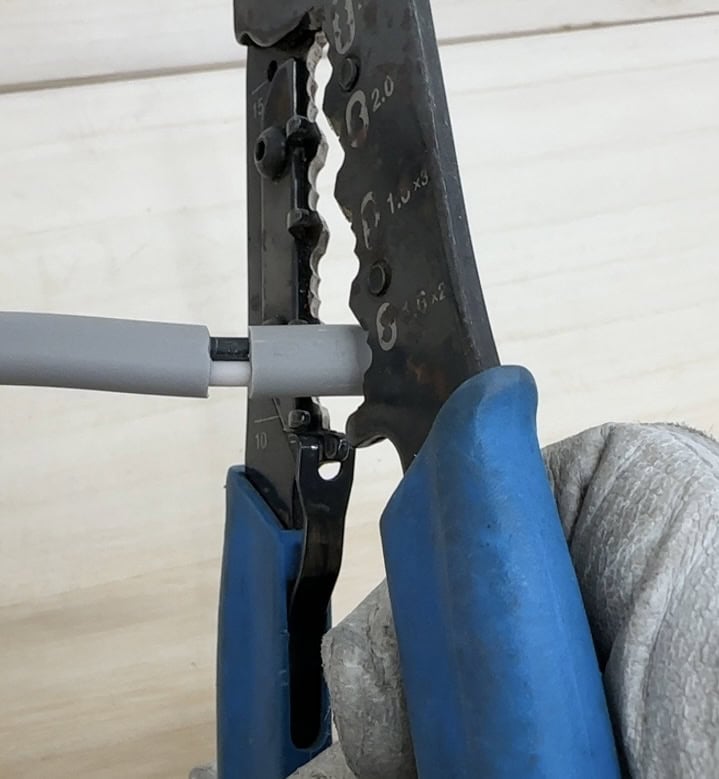

電線ストリッパーで被覆を剥く

○　芯線の白黒の被覆も剥きます

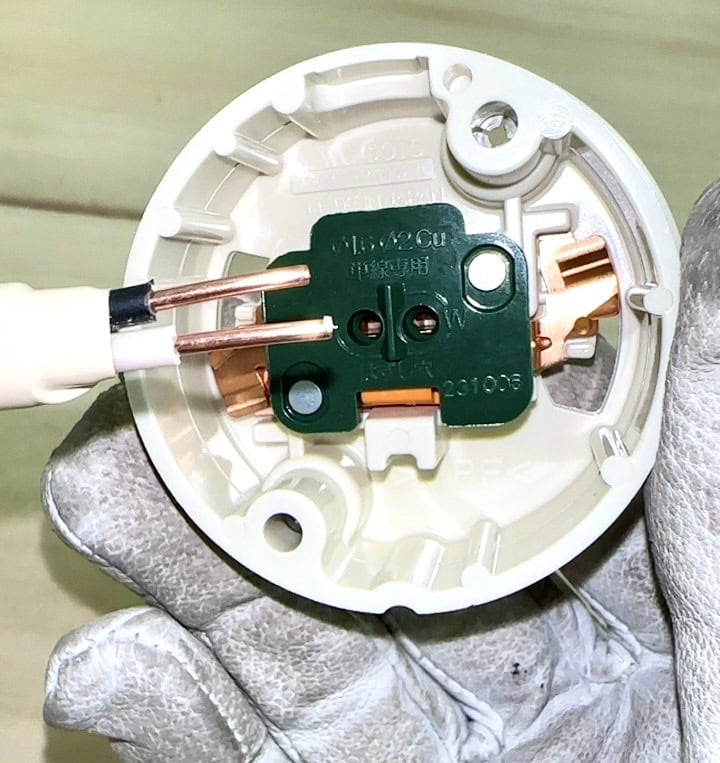

丸形引っ掛けシーリングは１cm程度が良いと思います

電線の白黒線の被覆も剥く

⊿ポイント👍

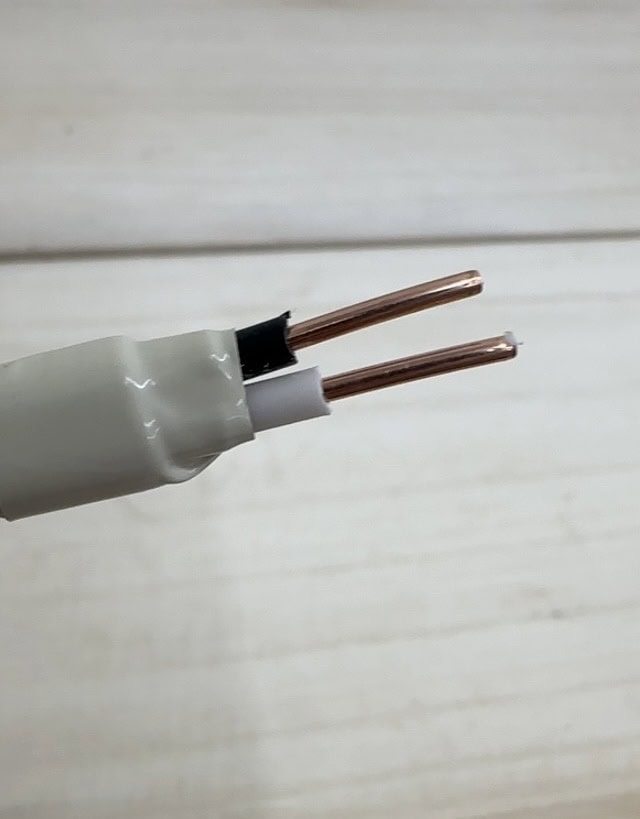

○　古い被覆を剥いたらビニールテープを巻く
電線が古い場合はビニールテープを２巻半巻いてやりましょう
引っ掛けシーリングを交換する場合や壊れた場合など「電線が古い場合がほとんど」です
古いストリッパーや加工に慣れていない場合などにも◎
古い電線は被覆が劣化していたり天井材との干渉がある為に保護する役目にも使います。
電気工事試験は劣化した電線などありません、状況に施工します。
